Tubes sur mesure et raccords Made in Germany

Ici, tu trouves des tubes pour meubles et toutes les pièces pour construire toi-même portants, étagères et porte-manteaux. Les tubes en acier noir de 26,9 mm de diamètre sont disponibles sur mesure de 3 à 120 cm. S'y ajoutent des raccords en fonte malléable de 3/4 de pouce, Made in Germany, ainsi que des brides, des roulettes et des planches en bois.

Ratgeber und Anleitungen

Alle Beiträge im Magazin

Fais-le toi-même · Made in Germany

Quels tubes conviennent pour fabriquer des meubles ?

Pour fabriquer des meubles, tu prends du tube en acier noir de 26,9 mm de diamètre extérieur avec un filetage de 3/4 de pouce. Tous les raccords de cette page ont la même dimension et sont en fonte malléable. Les pièces s'assemblent donc entre elles et avec chaque structure en tube urb.style que tu as déjà chez toi.

Tu peux commander les tubes en acier sur mesure au centimètre près ou en longueurs fixes. S'y ajoutent coudes, courbes, tés, croix et brides, ainsi que des planches en bois, des roulettes et des crochets. Les raccords sont Made in Germany.

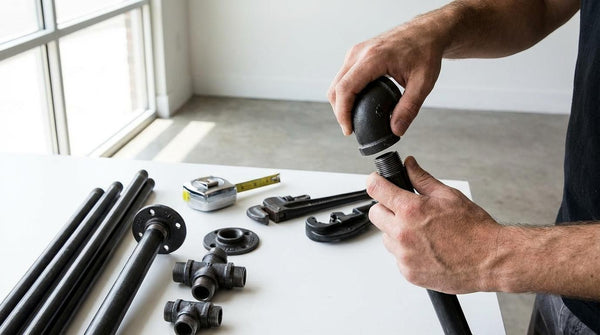

Des mains vissent un coude en fonte malléable sur un tube en acier noir, à côté de brides, de tés et d'une clé à tube
Made in Germany
Raccords à finition noire
3/4 de pouce
taille du filetage, tube 26,9 mm
3–120 cm
longueur sur mesure au centimètre près
à partir de €1,40
par tronçon de tube, coudes à partir de €4,90

De quelles pièces as-tu besoin pour des meubles DIY ?

Chaque système de tubes se compose de quatre groupes : tubes, raccords, fixation et tablettes. Tu trouveras ici des pièces détachées pour meubles en tube dans chaque groupe.

Mamelon double en acier noir fileté aux deux extrémités
01

Tubes sur mesure ou en longueurs fixes

3–120 cm · Ø 26,9 mm · 3/4 de pouce

Le tube sur mesure existe dans toutes les longueurs de 3 à 120 cm. À la découpe, il reçoit un filetage aux deux extrémités ou à une seule. Le mamelon double est proposé en 34 longueurs fixes dans la même plage, avec un filetage court des deux côtés. Le mamelon à un seul filetage mâle se termine de l'autre côté par une extrémité lisse et ébavurée. Cette extrémité s'insère dans un raccord à vis sans tête.

Tube sur mesureLongueurs fixes
Té en fonte malléable noire avec trois filetages femelles
02

Raccords : coude, courbe, té et croix

90° · 45° · deux à quatre sorties

Le coude et la courbe changent la direction de 90 degrés. La courbe a un rayon plus grand, l'angle paraît plus doux. Pour les entretoises en biais, il existe des courbes à 45 degrés. Le té relie trois tubes, la croix quatre, le manchon deux dans l'alignement. IG signifie filetage intérieur (femelle), AG filetage extérieur (mâle) : un coude IG/AG se visse directement dans une autre pièce, sans tronçon de tube entre les deux.

Voir le téVoir le coude
Coude en fonte malléable avec vis sans tête pour bloquer un tube
03

Vis sans tête et raccord union : fermer le cadre

Coude · té · croix · raccord union

Toutes les pièces ont un filetage à droite. Dans un rectangle fermé, le dernier tube ne peut donc plus être vissé sans en desserrer un autre. Une pièce à vis sans tête, comme un coude, un té ou une croix, bloque à la place un tube sans filetage. Tu serres la vis avec une clé Allen. L'autre solution est le raccord union coudé, qui relie les deux dernières pièces.

Coude à vis sans têteRaccord union coudé
Bride filetée en fonte malléable avec trois trous de vis fraisés
04

Bride, capuchon et roulette : maintien et finition

3 trous · env. 6 mm · roulette Ø 75 mm

La bride filetée percée relie la structure au mur ou au sol, et ses trois trous fraisés font env. 6 mm de diamètre. La bride non percée sert de pied. Le capuchon et le bouchon ferment les extrémités ouvertes. Tu visses la roulette pivotante de 75 mm de diamètre sans outil dans un filetage femelle. La structure devient ainsi un portant à roulettes.

Voir la brideVoir la roulette pivotante

Un porte-manteau mural simple se compose de sept pièces : deux brides, deux tubes courts, deux coudes et le tube long qui porte les cintres comme barre horizontale.

Exemple. La longueur des tubes courts détermine la distance au mur.

Comment visser les tubes et les raccords ?

Tu visses chaque pièce à la main et tu la serres à la fin avec la clé à tube. Un chiffon entre la clé et le métal évite de laisser une rayure.

Planifie le montage à l'avance : commence par une bride et avance pièce par pièce dans une seule direction. Les pièces à vis sans tête se placent en dernier, là où deux pièces fixes se rejoignent. Un té à vis sans tête peut coulisser jusqu'à la bonne hauteur. Une fois tout serré, plus rien ne doit bouger.

Liste d'outils pour le montage

Pour une structure sur pied, une clé à tube et une clé Allen pour les vis sans tête suffisent. Pour une fixation murale, il te faut en plus une perceuse, des forets, des vis, des chevilles et un niveau à bulle.

Les trous de la bride mesurent env. 6 mm, la vis doit pouvoir passer. Choisis la fixation selon le mur, pour une plaque de plâtre par exemple des chevilles pour cloison creuse. Avant de percer, marque les trous avec un mètre ruban et un crayon.

Quelle est la solidité d'un meuble fait maison ?

Pour les meubles en tube faits maison, il n'y a pas de charge maximale fixe. Elle dépend de la portée libre des tubes, du nombre de points de fixation et de ce que supporte le mur.

À titre de comparaison : les structures urb.style prêtes à monter, faites des mêmes pièces, supportent 30 à 120 kg selon le modèle. Sur une barre longue, ajoute une troisième bride au milieu avec un té.

Comment planifier les longueurs de tube ?

Dessine ton projet sous forme de croquis et note les dimensions extérieures. Les coudes et les tés ajoutent eux-mêmes quelques centimètres à la largeur. Note aussi que l'extrémité vissée disparaît dans le raccord. Déduis les deux avant de commander.

Si tu as un doute, envoie le croquis via la page Contact. Ensuite, tu commandes chaque longueur au centimètre près.

Que peux-tu construire avec des tubes et des raccords ?

Avec les pièces détachées, tu peux faire des portants muraux, des dressings ouverts, des porte-manteaux d'entrée, des systèmes d'étagères avec tablettes en bois, des étagères à chaussures, des porte-serviettes ou le piètement d'un bureau. Notre article de magazine pas à pas montre la marche à suivre pour un portant, et pour la table il y a le guide pour construire un bureau en tubes métalliques.

Les notices de montage des modèles finis montrent dans quel ordre les pièces s'assemblent. Cela aide aussi si tu choisis tes propres dimensions.

Agrandir une structure existante

Chez urb.style, tout est vissé. Une deuxième barre de penderie, une planche de plus ou une section supplémentaire se raccordent avec un té et des tubes adaptés. L'article Comment agrandir ton système d'étagères rassemble des idées. Sur demande via la page Contact, nous te préparons la liste des pièces pour ton modèle.

Fonte malléable et acier : de quoi sont faites les pièces

La fonte malléable est une fonte qui subit un long recuit après la coulée. Elle casse ainsi moins facilement qu'une fonte ordinaire. Les raccords sont en nuance EN-GJMB-350-10. Pour le té, l'écart d'angle est inférieur à 0,3 degré selon les indications produit.

L'esthétique avec des raccords visibles à chaque angle est typique du design industriel. L'article sur le système de tubes filetés explique comment fonctionne l'ensemble tube fileté et raccord.

Planches en bois comme tablettes : chêne ou couleur

La planche en chêne coûte €68, les planches en bois de couleur €25 chacune. Les couleurs disponibles : beige, gris clair, bleu, vert, bordeaux et noir. Sur les étagères finies, le chêne mesure 80 x 30 cm, les planches de couleur 80 x 34,5 cm. L'article Associer bois et métal montre l'effet du bois avec le métal noir.

Accessoires : roulettes, crochets, cintres et paniers

Les crochets en S en aluminium sont vendus par cinq, leurs ouvertures mesurent 27 et 19 mm. Les cintres en métal existent en lot de quatre. Le panier en feutre de 6 mm d'épaisseur mesure 33 x 26 x 30 cm et supporte env. 30 kg, le panier en fil métallique pour chaussettes et sous-vêtements 24 x 18 x 12 cm. Tu en trouveras plus dans les accessoires.

Toutes les pièces avec leur prix

Le tableau regroupe les pièces par type. Le prix est lu en direct dans la boutique.

Type de piècePiècesUsageà partir de
Tube sur mesure Tube sur mesure 3–120 cm par pas de 1 cm €1,40
Tubes en longueurs fixes Raccord double mamelon 3/4 pouce, Raccord fileté 1 x filetage extérieur 3/4 POUCE 34 longueurs de 3–120 cm, filetés d'un côté 3–100 cm €1,40
Coudes et courbes 90° Équerre IG/IG 3/4 pouce, Coude IG/AG 3/4 POUCE, Coude IG/IG 3/4 POUCE, Coude IG/AG 3/4 pouce angles €4,90
Courbe 45° Coude 45° FI/FE 3/4 pouce, Coude 45° FI/FI 3/4 pouce entretoises en biais €4,90
Dérivations T-pièce ¾ pouce, T-distributeur 3/4 pouce, Raccord d'angle 3/4 pouce, Croix 3/4 pouce relier trois ou quatre tubes €4,90
Manchon, mamelon, raccord union Manchon ¾ pouce, Raccord FI/FE 3/4 pouce, Raccord FI/FI 3/4 pouce, Double mamelon MM 3/4 POUCE, Raccord coudé 3/4 pouce rallonger, fermer le cadre €4,90
À vis sans tête Té avec vis sans tête, Croix avec vis sans tête, Équerre avec vis sans tête, Équerre avec deux vis sans tête bloquer une extrémité de tube lisse €5,90
Brides Bride filetée avec trou 3/4 POUCE, Bride filetée sans trou 3/4 pouce mur et sol, 3 trous env. 6 mm €6,50
Capuchon, bouchon, roulette Bouchon 3/4 pouce, Bouchon 3/4 pouce, Roulette pivotante Ø 75 mm avec réducteur 3/4" fermer les extrémités, rendre mobile €4,90
Planches en bois Planche en bois en beige, Planche en bois gris clair, Planche en bois de chêne, Planche en bois en bleu, Planche en bois en vert, Planche en bois bordeaux, Planche en bois en noir tablettes pour étagères €25,00
Crochets, cintres, paniers Crochets en S universels, Panier en feutre élégant, Panier pour sous-vêtements & chaussettes, Cintres, lot de 4 de l'ordre sur la barre et la tablette €9,90

Tu préfères acheter tout prêt ?

Si la planification te semble trop lourde, prends un modèle fini fait des mêmes pièces. Le colis contient alors tous les tubes et raccords pour la taille choisie, et la notice arrive par e-mail. Tu trouveras des meubles en tube au design industriel dans l'aperçu de tous les modèles, et des barres murales sous Au mur.

Commander : livraison, retour, paiement

Pour une livraison en Allemagne, ta commande arrive en 2–5 jours ouvrés, sans frais de livraison dès 75 € de commande. Tu verras les frais de livraison pour les autres pays au moment du paiement. Le droit de retour est de 60 jours. Tu peux payer par PayPal, Klarna, carte bancaire, Apple Pay et Google Pay.

FAQ : questions fréquentes sur la fabrication maison

Quel diamètre de tube correspond au 3/4 de pouce ?

Au 3/4 de pouce correspond un tube en acier de 26,9 mm de diamètre. Toutes les pièces ici ont cette dimension et s'assemblent entre elles. Les tubes d'échafaudage ne conviennent pas, ils mesurent 48,3 mm.

Que signifient IG et AG ?

IG signifie Innengewinde, AG Außengewinde, les termes allemands pour filetage intérieur et filetage extérieur. Une extrémité de tube à filetage extérieur se visse dans une pièce à filetage intérieur. Un coude IG/AG possède les deux et se visse directement sur un autre raccord.

Puis-je commander des tubes à la longueur de mon choix ?

Oui. Le tube sur mesure existe de 3 à 120 cm par pas de 1 cm, avec filetage mâle aux deux extrémités ou d'un seul côté.

Comment fermer un rectangle en tubes ?

Avec un raccord à vis sans tête et un tube lisse à cette extrémité, ou avec un raccord union coudé. Tu contournes ainsi le filetage à droite, qui empêcherait sinon de visser le dernier tube.

Les pièces détachées s'adaptent-elles à ma structure urb.style ?

Oui, tous les modèles utilisent du tube de 26,9 mm et des raccords en 3/4 de pouce. Dis-nous via la page Contact ce que tu veux ajouter, et nous t'indiquerons les pièces.

Comment fixer la bride au mur ?

La bride percée a trois trous fraisés d'env. 6 mm de diamètre. Choisis les vis et les chevilles selon le mur, pour une plaque de plâtre par exemple des chevilles pour cloison creuse. Le guide Installer sans basculement explique comment sécuriser une structure.
